活塞環(huán)折斷是活塞環(huán)常見的損壞形式之一。活塞環(huán)折斷會使氣缸磨損加劇，二沖程柴油機(jī)的斷環(huán)可能被吹至排氣管或掃氣箱中，乃至吹入增壓器渦輪端打壞渦輪葉片，造成嚴(yán)重事故。

那么有關(guān)活塞環(huán)折斷的原因有哪些呢？

     1、 除材料缺陷、加工質(zhì)量低等原因外，主要是使用中維護(hù)管理不良和裝配質(zhì)量差所致。

搭口間隙過小

      2、搭口間隙小于裝配間隙時，運(yùn)轉(zhuǎn)中活塞環(huán)受熱溫度升高，使搭口處金屬膨脹無充分的余地，搭口兩端對頂產(chǎn)生彎曲，在搭口附近折斷。

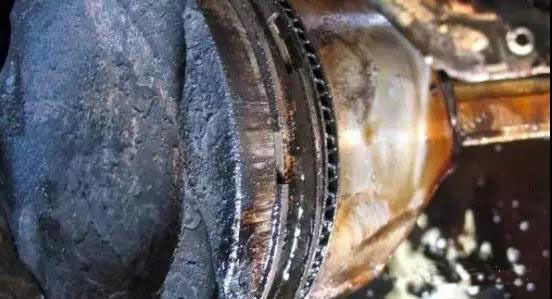

環(huán)槽積炭

      3、燃燒不良，缸壁過熱使?jié)櫥脱趸驘龘p均會使氣缸中積炭嚴(yán)重。當(dāng)積炭嚴(yán)重時，環(huán)活動受阻，環(huán)與缸壁強(qiáng)力作用，刮下的滑油和金屬屑混合，并在漏泄燃?xì)庾饔孟略诃h(huán)槽下端面上形成局部的堅硬積炭?；钊h(huán)下面有局部的堅硬積炭，上面受到周期性燃?xì)鈮毫ψ饔?，使活塞環(huán)產(chǎn)生彎曲疲勞折斷。

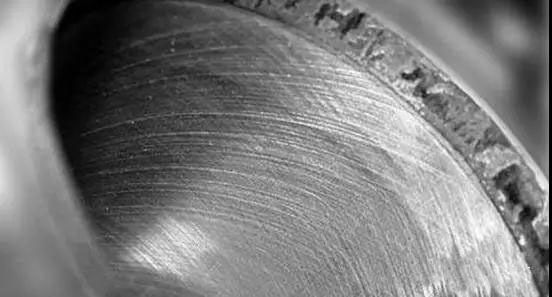

一、氣缸套磨臺

      活塞組件與氣缸套長期相對運(yùn)動使氣缸套磨損后在缸套上部出現(xiàn)磨臺。當(dāng)活塞上行至上止點(diǎn)時，道活塞環(huán)碰撞磨臺受到?jīng)_擊而折斷。

二、環(huán)槽過度磨損

      環(huán)槽下端面過度磨損后呈傾斜狀(喇叭狀)。當(dāng)活塞在上止點(diǎn)附近時，燃?xì)鈮毫ψ饔檬弓h(huán)緊貼于傾斜的環(huán)槽下端面上，活塞環(huán)產(chǎn)生扭曲變形，活塞環(huán)槽過度磨損而疲勞折斷。

三、活塞環(huán)掛住氣口

      二沖程柴油機(jī)經(jīng)常會發(fā)生活塞環(huán)掛住掃、排氣口使環(huán)折斷的損壞。由于活塞環(huán)開口部位張力大，受熱變形大，而氣缸套上氣口之間的筋受熱容易變形，當(dāng)活塞運(yùn)動時環(huán)與氣口相遇，只要環(huán)開口處稍微接住氣口就會使環(huán)折斷。

四、活塞環(huán)徑向脹縮疲勞

      當(dāng)活塞環(huán)彈力不足或缸套過度磨損時，活塞環(huán)與氣缸壁不能緊貼，即不能保持氣密，以致高壓燃?xì)饴┬箤h(huán)壓入環(huán)槽。當(dāng)活塞下行時氣缸內(nèi)燃?xì)鈮毫档?，活塞環(huán)又從環(huán)槽內(nèi)彈出，活塞環(huán)不斷地徑向脹縮以致疲勞折斷。

      五、活塞環(huán)過度磨損使環(huán)的強(qiáng)度不能滿足要求而斷環(huán)

      目前的活塞環(huán)材料多為灰鑄鐵、合金鑄鐵、球墨鑄鐵等脆性材料，且在鑄造過程中內(nèi)部組織可能出現(xiàn)氣孔、裂紋或成分的偏析使局部強(qiáng)度下降或裂紋處產(chǎn)生應(yīng)力集中，工作中造成沖擊斷裂或疲勞斷裂。

六、缸套的嚴(yán)重磨損

      在上、下死點(diǎn)位置產(chǎn)生階梯狀磨損引起凸肩，在連桿大端產(chǎn)生較大磨損或連桿大小端軸承修理后使原來死點(diǎn)位置發(fā)生變化時，在慣性力作用下造成撞擊斷環(huán)。

七、滑油和燃油的配合問題

      從燃油的性質(zhì)上來分析，有的燃油所含的硫分較高，因此當(dāng)燃料燃燒時所產(chǎn)生的SO2和SO3也就比較多。而SO2和SO3在高溫下呈氣態(tài)，直接與金屬作用會引起氣體腐蝕。并促使積碳和膠質(zhì)沉積物硬化，增加了缸套、活塞環(huán)的磨損。如果主機(jī)在運(yùn)行中沒有使用與燃油相配套的氣缸油或者用機(jī)油來代替氣缸油，潤滑油中和燃燒而生成的酸能力下降，造成酸性物質(zhì)對活塞、活塞環(huán)的腐蝕更加嚴(yán)重，導(dǎo)致經(jīng)常發(fā)生活塞環(huán)斷裂現(xiàn)象。

     挖掘機(jī)配件網(wǎng)，如果您對以上挖掘機(jī)配件感興趣或有疑問，請點(diǎn)擊聯(lián)系我們網(wǎng)頁右側(cè)的在線客服，或致電：400-888-1421，桂之邦——您全程貼心的采購顧問。
